Vodič za odabir ležaja
Vrste, strukture i veličine kotrljajućih ležajeva su različite. Kako bi mehanički uređaj postigao očekivane performanse, vrlo je važno odabrati najprikladniji ležaj.
Za odabir smjera potrebno je analizirati mnogo faktora. Općeniti redoslijed je sljedeći:
(1) Razumijevanje radnih uvjeta mehaničkih uređaja i ležajeva itd.
(2) Jasni zahtjevi za ležajeve
(3) Odaberite vrstu ležaja
(4) Odaberite konfiguraciju ležaja
(5) Odaberite veličinu ležaja
(6) Odaberite specifikacije ležaja
(7) Način ugradnje odabranog ležaja
Mjesto ležaja, radni uvjeti i uvjeti okoline preduvjeti su za odabir odgovarajućeg ležaja. Za to je potrebno pribaviti sljedeće podatke i informacije:
(1) Funkcija i struktura mehaničkog uređaja
(2) Gdje koristiti ležaj
(3) Nosivost (veličina, smjer)
(4) Brzina rotacije
(5) Vibracije i udarci
(6) Temperatura ležaja (temperatura okoline, porast temperature)
(7) Ambijentalna atmosfera (nagrizajuća, čista, podmazujuća)
Kako odabrati vrstu ležaja za vašu mašinu?
Pri odabiru vrste ležaja, važno je u potpunosti razumjeti radne uvjete ležaja. Sljedeća tabela navodi glavne stavke analize:
| Predmeti analize | Metoda odabira | |
| 1) Prostor za ugradnju ležajeva | Ležajevi koji se mogu smjestiti u prostor za ugradnju ležajeva. | Kako je osovina konstruirana s naglaskom na krutost i čvrstoću osovine, promjer osovine je unutarnji promjer ležaja, koji se obično određuje prvo. Međutim, kotrljajni ležajevi imaju razne serije i tipove veličina, od kojih bismo trebali odabrati najprikladniji tip ležaja. |
| 2) Load | Treba uzeti u obzir sljedeće faktore: Veličina tereta; Radijalno opterećenje, aksijalno opterećenje; iz jednog ili dvosmjernog smjera; Stupanj vibracije ili udara. | Uopšteno govoreći,radijalna nosivostležajeva s istim unutarnjim promjerom povećava se sljedećim redoslijedom: kuglični ležajevi sa dubokim žlijebom GG lt;kutni kontaktni kuglični ležajeviGG lt;valjkasti ležajevi |
| 3) Brzina rotacije | Granična brzina ležaja nije uzeta samo iz tipa ležaja već je ograničena na veličinu ležaja, tip kaveza, stepen tačnosti, stanje opterećenja i način podmazivanja itd. Stoga se ovi faktori moraju uzeti u obzir prilikom odabira. | Sljedeći ležajevi se uglavnom koriste zabrza rotacija: Kuglični ležajevi sa dubokim utorima, |
| 4) Tačnost rotacije | Zavretena alatnih mašinakoji zahtijevaju visoku tačnost istjecanja, kao i strojeve koji zahtijevaju velike brzine kao što su turbopunjači, visoko precizni ležajevi razreda 5, razreda 4 i stupnja 2. | Sljedeći ležajevi se uglavnom koriste u aplikacijama visoke preciznosti: Kuglični ležajevi sa dubokim utorima, |
| 5) krutost | Kada je ležaj pod opterećenjem, kontaktni dio između kotrljajućih elemenata i trkaće staze elastično će se deformirati.GG quot; Visoka krutost"znači da je količina ove deformacije mala. | U dijelovima kao što su glavno vratilo alatnog stroja i završni reduktor automobila, istovremeno povećavajući krutost vratila, mora se poboljšati i krutost ležaja. Valjkasti ležajevi su manje deformirani pod opterećenjem od kugličnih ležajeva. Predučitajte ležaj (negativni klirens)može povećati krutost. Ova metoda je pogodna zakutni kontaktni kuglični ležajeviikonusni valjkasti ležajevi. |
| 6) Relativni nagib unutarnjeg i vanjskog prstena | Ako je relativni nagib između unutarnjeg i vanjskog prstena prevelik, ležaj će se oštetiti uslijed unutarnjeg opterećenja. Stoga bismo trebali odabrati tip ležaja koji može izdržati ovaj nagib. | Dopušteni kut nagiba (ili kut samoporavnanja) povećava se sljedećim redoslijedom: Cilindrični valjkasti ležajevi, |
| 7) Montaža i demontaža | Učestalost i način montaže i demontaže radi redovnog pregleda | Kad su česta montaža i rastavljanje, prikladnije je za upotrebuvaljkasti ležajevis odvojivim unutarnjim i vanjskim prstenima, igličasti valjkasti ležajevi ikonusni valjkasti ležajevi. Kuglični ležaj sa konusnim otvorom isferni valjkasti ležajevimogu se lako montirati i rastaviti upotrebom zatvarača ili povlačnih čahura. |
Kako odabrati ispravnu konfiguraciju ležaja za vašu mašinu?
Vrsta strojeva je različita, uvjeti rada ležajeva bit će različiti, a zahtjevi za performansama također su različiti. Općenito govoreći, postoji više od dva ležaja koji bi se koristili na osovini.
Kako bi se olakšalo aksijalno pozicioniranje, većina ležajeva koristi se kao ležajevi s fiksnim krajem, a ostatak se koristi kao ležajevi s plutajućim krajem. Sljedeća tablica navodi izbor fiksne i plutajuće krajnje noseće konstrukcije.
| Analiza | Primjenjivi tip ležaja | |
| Fiksni ležaj | Ležajevi koji se koriste za aksijalno pozicioniranje i učvršćivanje: Odaberite ležajeve koji istovremeno mogu podnijeti radijalna i aksijalna opterećenja. Da bi se podnijelo dvosmjerno aksijalno opterećenje, tijekom ugradnje potrebno je uzeti u obzir odgovarajuću čvrstoću u skladu s aksijalnim opterećenjem. | Kuglični ležajevi sa dubokim utorima ， Poklapaju se kutni kontaktni kuglični ležajevi, Dvoredni kutni kontaktni kuglični ležaj, Samoravnavajući kuglični ležaj, Cilindrični valjkasti ležajevisa rebrima, Dvoredni konusni valjkasti ležaj, |
| Ležaj s plutajućim krajem | Koristi se za izbjegavanje širenja i stezanja vratila uzrokovanih promjenama temperature tijekom rada i za podešavanje aksijalnog položaja ležaja. Preporučljivo je odabrati ležaj koji nosi samo radijalno opterećenje, a unutarnji i vanjski prsten mogu se odvojiti. Kada se koriste nerazdvojivi ležajevi, obično se usvaja zazor između vanjskog prstena i kućišta, tako da kada se osovina širi i skuplja s toplinom, ležaj se može koristiti za aksijalno izbjegavanje. | Zaseban tip: Cilindrični valjkasti ležajevi Nerazdvojivi tip: Kuglični ležaj sa dubokim žlijebom, Kombinirani kutni kontaktni kuglični ležaj(kombinacija leđa u leđa), Samoravnavajući kuglični ležaj, |
| Kada osovina ne razlikuje fiksni kraj i plutajući kraj. | Kada je razmak ležaja mali, a učinak širenja i skupljanja osovine nije velik, koriste se dva kutna kontaktna kuglična ležaja ili konusni valjkasti ležajevi koji mogu izdržati aksijalno opterećenje u konfiguraciji licem u lice ili leđima u leđa. Podesite aksijalni zazor nakon ugradnje pomoću matica ili podloški. | Kuglični ležaj sa dubokim žlijebom, Kutni kontaktni kuglični ležaj, Samoravnavajući kuglični ležaj, (Tip NJ, tip NF) |
| Za vertikalno vratilo | Nepomični kraj koristi ležajeve koji istovremeno mogu podnijeti radijalno i aksijalno opterećenje. Kada je aksijalno opterećenje veliko, potisni ležaj i radijalni ležaj koriste se zajedno. Slično tome, ležaj koji može podnijeti samo radijalno opterećenje odabran je za plutajući kraj kako bi se izbjeglo širenje i stezanje vratila. | Fiksni kraj Kombinirani kutni kontaktni kuglični ležaj(leđa u leđa) Dvoredni konusni valjkasti ležajevi Potisni ležajiradijalni ležajkoriste se zajedno |
Kako odabrati vrste ležajeva prema različitim industrijskim primjenama?
1. Odaberite ležajeve zaMašinski alati:
CNC tokarski stroj sa navojem
CNC tokarski stroj
CNC glodalica
CNC centar za okretanje
Brusilica
itd.
Za ležajeve vretena preciznih alatnih strojeva, razred preciznosti trebao bi biti bolji od P5, bolji u stupnju P4, stupnju P2. Sljedeće vrste ležajeva se široko koriste u industriji alatnih strojeva:
1） Kutni kontaktni kuglični ležajevi
Kutni kontaktni kuglični ležajevi su pretvorbeni ležajevi dubokih utora. Karakterizira ih velika brzina rotacije, koja istovremeno može podnijeti radijalno i aksijalno opterećenje, a može podnijeti i čisto aksijalno opterećenje. Njegova aksijalna nosivost određuje se kontaktnim kutom i povećava se s povećanjem kontaktnog kuta.
Prednosti kutnih kontaktnih kugličnih ležajeva:
1. Jednostavna struktura;
2. Brzina rotacije je relativno velika;
3. Moment trenja je relativno mali;
4. Može istovremeno podnijeti radijalna i aksijalna opterećenja;
5. Ista vanjska dimenzija veća je od dinamičke i statičke nosivosti kugličnih ležajeva s dubokim žlijebom;
6. Visoka tačnost rotacije i mala buka.
NN cilindrični valjkasti ležaj je jedan odvojivi tip ležaja i jednostavan je za montažu i rastavljanje. Prednosti dvorednih valjkastih ležajeva suvelika krutostivisoka preciznost, pa se obično koriste kao glavni ležajevi vratila preciznih alatnih strojeva.
3) Konusni valjkasti ležajevi:
Konusni valjkasti ležajevi mogu izdržati kombinovana radijalna i aksijalna opterećenja u zavisnosti od radijalnog smera. Nosivost ovisi o kutu uspona vanjskog prstena, što je veći kut, to je veća nosivost.
4) Dvosmjerni potisni kuglični ležaj:
Prednosti:
visoka preciznost, dobra krutost, dovoljno podmazivanja, porast na niskim temperaturama, velika brzina i praktično rastavljanje.
Široko se koriste na vretenima alatnih mašina. Ovaj ležaj može istovremeno podnijeti kombinirano opterećenje radijalnog i aksijalnog opterećenja i ograničiti aksijalni pomak obje strane osovine. Često se koristi u kombinaciji s dvorednim cilindričnim valjkastim ležajevima serije NN.
2. Odaberite ležajeve za

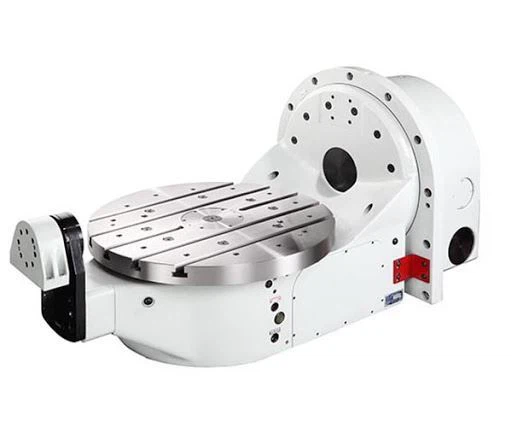

Rotacijski sto,Zglobovi robota,
Rotirajuće jedinice,Medicinska oprema,
Instrumenti za mjerenje
Sljedeći tipovi ležajeva se široko koriste u preciznim rotacijskim stolovima i industrijskim robotima:
1) Ukršteni valjkasti ležajevi:
Visoka preciznost: Ocjena P5, P4, P2.
Visoka krutost: Ovaj serijski ležaj je unaprijed opterećen.
Veliko opterećenje： Sposoban izdržati dvosmjerno aksijalno opterećenje, radijalno opterećenje i moment nagiba
Mala velicina: tanki presjek, ušteda prostora za alatne strojeve.
YRT rotacijska noseća konstrukcija stola može podnijeti dvosmjerno aksijalno opterećenje, radijalno opterećenje i moment nagiba.
PRIMJENA:
rotacijski stol visoke preciznosti,
glodalica, indeksna glava,
hobbing mašina
CNC alatni strojevi.
3. Odaberite ležajeve zaIndustrija čelika, valjaonice
Ležajevi za valjaonice morajupodnose velika opterećenja i velike brzine rotacijekao i vrlo teška radna okruženja. U raznim industrijama koriste se pod teškim uvjetima u svakom pogledu. Stoga su zahtjevi za materijalom, strukturom i tačnošću ležaja&# 39 vrlo strogi. Tedin proizvodidvoredni konusni valjkasti ležajevi, četveroredni konusni valjkasti ležajevi, ičetveroredni valjkasti ležajeviza mlinove za vruće trake i mlinove za hladne trake. ZaZ-mlin ili Sendzimir mlin,Tedin proizvodidvaljkasti ležajevi sa jednim redomitroredni valjkasti ležajeviza rezervne role.
Prednosti Tedin GG:
1. Materijal visoke čistoće:
DAYE čelik ili BAOSHAN čelik GCr15SiMn, GCr18Mo, 100CrMo7-4 ili uvezeni čelik OVAKO;
2. Visoka preciznost:
Za valjkaste ležajeve za valjaonice: ISO razred P5, P4;
Za rezervne kotrljajne ležajeve za Z-glodalice: ISO razred P4,
Razlika u visini sučelja svih ležajeva na istoj osovini ≤ 0,005 mm.
Razlika između debljine stijenke susjednih ležajeva ≤ 0,002 mm.
3. Okrunjeni unutrašnji prsten, staza&pojačala; valjci:Konusni valjci TRB:sa logaritamskim profilom,
4. Sa posebno dizajniranom kaveznom strukturom.
5. Konzistentnost profila i veličina valjaka
Konusni valjci dvorednih i četverorednih konusnih valjkastih ležajeva proizvedeni su u toliko bliskim dimenzijskim i geometrijskim tolerancijama da su praktički identični. To osigurava optimalnu raspodjelu opterećenja, smanjuje buku i vibracije i omogućava preciznije podešavanje prednaprezanja.
6. Poboljšani život umora
7. Smanjene vibracije buke
8. Dostupne prilagođene strukture i dimenzije
Tipični slučaj:
Sendžimirov mlin (Z-mlin):20 visokih valjaonica za hladno valjanjeza čeličnu traku.
Primijenjeni tipovi ležajeva: NNCF3680181X （zapečaćeni tip), NNCF2660168X （zapečaćeni tip）
Valjaonice za vrste čelika: legirani čelik, nehrđajući čelik, berilijev bakar itd.
Sendžimirov mlin (Z-mlin):12 visokih valjaonica za hladno valjanjeza čeličnu traku.
Primijenjeni tipovi ležajeva: NNCF43110205X （zapečaćeni tip), NNCF3680171X （zapečaćeni tip), NNCF3680224X （zapečaćeni tip）
Vrste čelika za valjanje: Ugljenični čelik 、 Neorijentisani silicijski čelik 、 Orijentirani silicijski čelik itd.
4. Odaberite Konusni valjak zaGlavni ležajevi vjetroagregata
Tedin proizvodi konusne valjke velikih dimenzija za glavne ležajeve vjetroagregata.
Konusni valjci za ležajeve vjetroagregata:
(ležajevi rotora, ležajevi glavnog vratila vjetroturbina)
Promjer:50 mm - 130 mm;
Materijal: 100CrMo7-4, čelik ojačan kućištem G20Cr2Ni4A, čelik OVAKO, čelik TIMKEN 3311, čelik TIMKEN 4320;
Profil:Logaritamski profil
Varijacija promjera sortiranja:0,003 mm;
Površina super završena:Ra 0,2
Konusni valjci φ 62 x 116mm
Koristi se za vjetroturbine od 3 MW
（Na kopnu）
Veliki promjer kraja: 62,32 mm
Dužina: 116mm
Materijal: Čelik ojačan kućištem
Tvrdoća: HRC 58-62
Dubina ojačana kućištem: ≥3mm
Profilisanje: Logaritamski profil
Hrapavost površine: Ra 0,2
Varijacija promjera: 0.003mm
Konusni valjci 103 * 140mm
Koristi se za vjetroturbine snage 5 MW
(Offshore)
Materijal: Čelik ojačan kućištem
Tvrdoća: HRC 59-63
Efektivna dubina očvrsnute kućištem: ≥3,5 mm
Varijacija promjera: 0.003mm;
Profil: Logaritamski profil
Hrapavost površine: Ra 0,2
CIJELI izvještaji o ispitivanjumožemo ponuditi za velike konusne valjke:
1. Potvrda o materijalu
2. Rezultat inspekcije hemijskog sastava
3. Rezultat inspekcije veličine zrna
4. Zadržana mikrostruktura sadržaja austenita
5. Čistoća
6. Tvrdoća površine i jezgre
7. Dubina tvrdoće kućišta
8. Rezultati NDT inspekcije （MT ， UT）
9. Izvještaj profila valjka
10. Izvještaj o ispitivanju hrapavosti
11. Izvještaj o ispitivanju sagorijevanja
12. Završni izvještaji o dimenzijama
