Ukršteni valjkasti ležaj je TEDIN-ov glavni proizvod, sadrži ukrštene cilindrične valjkaste ležajeve i ukrštene konusne valjkaste ležajeve. kao što su: RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR serija ukrštenih valjkastih ležajeva. Naši proizvodi se široko koriste za industrijske robote, rotacione stolove obradnih centara, medicinsku opremu, merne instrumente, rotacione delove manipulatora, precizne rotacione stolove itd.
Šta su ukršteni valjkasti ležajevi?
Ukršteni valjkasti ležaj je tip rotacionog ležaja koji koristi cilindrične valjke raspoređene u poprečnom šaru, pri čemu je svaki valjak orijentisan pod uglom od 90 stepeni u odnosu na onaj pored njega. Ovaj raspored omogućava ukrštenim valjkastim ležajevima da izdrže radijalna, aksijalna i momentna opterećenja, tako da često mogu zamijeniti dvostruke ležajeve, za primjene s ograničenim prostorom za ugradnju. A budući da valjci formiraju linijski kontakt sa stazama za trčanje, dizajn ukrštenih valjaka pokazuje vrlo visoku krutost i minimalno otklanjanje pod opterećenjem. Ove karakteristike čine ukrštene valjkaste ležajeve idealnim za rotirajuće komponente kao što su rotacioni aktuatori i rotacioni kuglični klinovi.
Prednosti ukrštenih valjkastih ležajeva
Jaka nosivost
Može izdržati velika radijalna i aksijalna opterećenja, a može izdržati i određenu silu nagiba.
Good Rigidity
Zbog upotrebe poprečno raspoređenih valjaka, ima visoku krutost i može osigurati da se ne pojave prekomjerne deformacije i vibracije tijekom velike brzine rotacije.
Visoka preciznost
Preciznost proizvodnje je visoka, što može osigurati stabilnost i točnost njegovog rada.
Dug vijek trajanja
Zbog upotrebe visokokvalitetnih materijala i naprednih proizvodnih procesa, ima dug vijek trajanja.
Jednostavan za instalaciju
Jednostavna struktura, laka za ugradnju, pogodna za razne mehaničke uređaje.
Fleksibilan rad
Malo trenje i nesmetan rad mogu smanjiti potrošnju energije i temperaturu mehaničke opreme.
Visoka pouzdanost
Kontaktna površina između kotrljajućih elemenata i unutrašnjeg i vanjskog prstena je velika, tako da su nosivost i otpornost na zamor ležaja vrlo dobri, što osigurava dugotrajan stabilan rad opreme.
Velika brzina
Centrifugalna sila kotrljajućih elemenata je mala, tako da je granična brzina ležaja visoka, a može održavati stabilnost i točnost pri velikim brzinama.
Lako za održavanje
Može se lako podmazati i čistiti, smanjujući troškove održavanja.
Zaštite okoliša
U poređenju sa tradicionalnim kliznim ležajevima, ukršteni valjkasti ležajevi imaju manje trenje.
-
![RE15013 Ukršteni valjkasti ležaj]()
RE15013 Ukršteni valjkasti ležajUkršteni valjkasti ležaj RE15013 nudi kompaktan dizajn, podršku za opterećenje u više-smjera i pouzdanu tačnost rotacije. Idealno za robotiku, rotacione stolove i preciznu automatizaciju. Dostupne suViše -
![RE16025 Ukršteni valjkasti ležaj]()
RE16025 Ukršteni valjkasti ležajUkršteni valjkasti ležaj RE16025 pruža glatku rotaciju, uravnoteženu podršku opterećenja i pouzdanu preciznost u uskim prostorima za instalaciju. Pouzdan izbor za opremu za kretanje, robotiku iViše -
![RE10020 Ukršteni valjkasti ležaj]()
RE10020 Ukršteni valjkasti ležajPrecizni poprečni valjkasti ležaj RE10020 dizajniran za opremu koja zahtijeva krutu rotaciju sa malim-momentom. Karakteristike uključuju stabilnu distribuciju opterećenja, višestruke stepeneViše -
![RE10016 Ukršteni valjkasti ležaj]()
RE10016 Ukršteni valjkasti ležajPovećajte preciznost mašine sa RE10016 ukrštenim valjkastim ležajem tankog preseka. Dizajniran za dosljednu distribuciju opterećenja, minimalni otklon i dugotrajnu-pouzdanost u kritičnim aplikacijama.Više -
![RE9016 Ukršteni valjkasti ležaj]()
RE9016 Ukršteni valjkasti ležajOptimizirajte svoj rotirajući dizajn s RE9016 ukrštenim valjkastim ležajem koji ima krutu strukturu, glatko kretanje i odličnu sposobnost višesmjernog opterećenja.Više -
![RE25040 Ukršteni valjkasti ležaj]()
RE25040 Ukršteni valjkasti ležajPrecizno{0}}projektovani RE25040 ležajevi sa konstantnim kvalitetom i brzim vremenom isporuke. Pouzdano rješenje za zahtjevna industrijska okruženja.Više -
![RE8016 Ukršteni valjkasti ležaj]()
RE8016 Ukršteni valjkasti ležajRE8016 Ukršteni valjkasti ležaj sa tankim-profilom, visokom krutošću, malim fluktuacijama obrtnog momenta i preciznim upravljanjem opterećenjem. Pogodno za automatizaciju, robotiku, rotacioneViše -

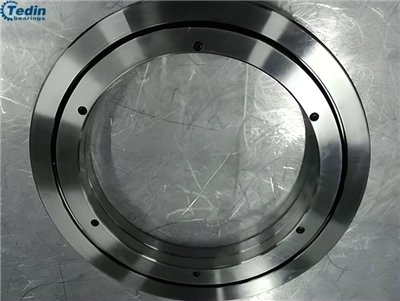

![RE50050 Ukršteni valjkasti ležaj]()
RE50050 Ukršteni valjkasti ležajRE50050 ukršteni valjkasti ležaj dizajniran za velike rotacione sisteme.. visoka krutost,. stabilna rotacija,. Kompaktna struktura. Idealni tipovi za velika aksijalna i momentna opterećenja.Više -
![RE7013 Ukršteni valjkasti ležaj]()
RE7013 Ukršteni valjkasti ležajUkršteni valjkasti ležaj RE7013 pruža superiornu nosivost, preciznu rotaciju i dug radni vijek. Idealan za robotiku, industrijsku automatizaciju, precizne rotacione stolove i medicinsku opremu.Više -
![RE6013 Ukršteni valjkasti ležaj]()
RE6013 Ukršteni valjkasti ležajRE6013 ukršteni valjkasti ležaj: kompaktan, visoka{1}}krutnost, glatki obrtni moment. Savršeno za robotiku, rotacione stolove i preciznu automatizaciju.Više -
![XSU140414 Ukršteni valjkasti ležaj]()
XSU140414 Ukršteni valjkasti ležajUkršteni valjkasti ležaj serije XSU14. Integrirani tip unutrašnjeg/spoljašnjeg prstena,. Za rotaciju unutrašnjeg prstena i rotaciju vanjskog prstena;Više -
![XSU080398 Ukršteni valjkasti ležaj]()
XSU080398 Ukršteni valjkasti ležajXSU ukršteni valjkasti ležaj. Ukršteni valjkasti zakretni ležaj bez zupčanika. Veličina: 360x435x25.4mm;. Struktura: brtve u obje veličine;Više
Zašto odabrati nas
Visoka kvaliteta
Ponosimo se umijećem naših proizvoda i osiguravamo da svaki od njih ispunjava naše stroge standarde kvaliteta.
Napredna oprema
Stroj, alat ili instrument dizajniran s naprednom tehnologijom i funkcionalnošću za obavljanje vrlo specifičnih zadataka s većom preciznošću, efikasnošću i pouzdanošću.
Profesionalni tim
Naš profesionalni tim sarađuje i efikasno komunicira jedni s drugima, te su posvećeni pružanju visokokvalitetnih rezultata. Oni su sposobni nositi se sa složenim izazovima i projektima koji zahtijevaju njihovu specijaliziranu stručnost i iskustvo.
Rešenje na jednom mestu
U našim proizvodnim pogonima pružamo kompletan paket koji uključuje sve što je potrebno za početak, uključujući obuku, instalaciju i podršku.
Konkurentna cijena
Nudimo kvalitetniji proizvod ili uslugu po jednakoj cijeni. Kao rezultat toga imamo rastuću i lojalnu bazu kupaca.
Vrste ukrštenih valjkastih ležajeva
Dostupno je nekoliko različitih tipova ukrštenih valjkastih ležajeva. Najčešći tip je cilindrični valjkasti ležaj. Ovaj tip ležaja ima cilindrični valjak koji se drži na mjestu pomoću dva prstena u stilu gusjenice. Ovaj dizajn ih čini idealnim za aplikacije koje zahtijevaju visoku preciznost i tačnost.
Druga vrsta ukrštenih valjkastih ležajeva je sferni valjkasti ležaj. Ovaj tip ležaja ima sferični valjak koji se drži na mjestu pomoću dva prstena u stilu gusjenice. Ovaj dizajn ih čini idealnim za aplikacije koje zahtijevaju visoku preciznost i tačnost, ali mogu izdržati i velika opterećenja.
Treći tip ukrštenog valjkastog ležaja je konusni valjkasti ležaj. Ovaj tip ležaja ima konusni valjak koji se drži na mjestu pomoću dva prstena u stilu gusjenice. Ovaj dizajn ih čini idealnim za aplikacije koje zahtijevaju visoku preciznost i tačnost, ali mogu izdržati i velika opterećenja.
Konačno, četvrti tip ukrštenog valjkastog ležaja je igličasti ležaj. Ovaj tip ležaja ima valjak u obliku igle koji se drži na mjestu pomoću dva prstena u obliku gusjenice. Ovaj dizajn ih čini idealnim za aplikacije koje zahtijevaju visoku preciznost i tačnost, ali mogu izdržati i velika opterećenja.
Primjena ukrštenih valjkastih ležajeva
Robotika i automatizacija
Ukršteni valjkasti ležajevi se široko koriste u robotici i sistemima automatizacije. Njegov kompaktan dizajn, visoka krutost i izvrsna preciznost čine ga idealnim za robotske ruke, mašine za odabir i postavljanje i automatizovane montažne linije. Ovi ležajevi osiguravaju glatko, precizno kretanje, povećavajući efikasnost i smanjujući vrijeme zastoja.
Mašinski alati
U industriji alatnih mašina, ukršteni valjkasti ležajevi se široko koriste u glodalicama, strugovima, brusilicama i drugoj opremi. Njihova sposobnost da podnose i radijalna i aksijalna opterećenja čini ih prvim izborom za operacije visoke preciznosti obrade.
Semiconductor Manufacturing
Industrija poluprovodnika zahtijeva najveću preciznost i stabilnost tokom proizvodnih procesa. Ukršteni valjkasti ležajevi nude odličnu tačnost položaja, nisko trenje i minimalnu buku, što ih čini pogodnim za upotrebu u opremi za proizvodnju poluprovodnika kao što su uređaji za rukovanje pločicama i mašine za inspekciju.
Medicinska oprema
Ukršteni valjkasti ležajevi igraju vitalnu ulogu u medicinskoj opremi kao što su CT skeneri, rendgenski aparati i hirurški roboti. Njihovo glatko kretanje i visoka nosivost omogućavaju precizno pozicioniranje, omogućavajući precizno medicinsko snimanje i sigurnije hirurške procedure.
Vazduhoplovstvo i odbrana
Vazduhoplovstvo i odbrambene aplikacije zahtevaju ležajeve koji mogu da izdrže ekstremne uslove i pružaju pouzdane performanse. Ukršteni valjkasti ležajevi se ističu u ovim okruženjima, nudeći nisko trenje, visoku krutost i otpornost na udarce i vibracije, što ih čini pogodnim za upotrebu u satelitskim sistemima, radarskoj opremi i sistemima za navođenje projektila.
Optički i slikovni instrumenti
Ukršteni valjkasti ležajevi se koriste u raznim optičkim instrumentima i instrumentima za obradu slika, uključujući teleskope, mikroskope i sklopove objektiva kamere. Njihova glatka rotacija i stabilna kontrola pokreta pomažu u postizanju jasne, visokokvalitetne slike.
Pakovanje i štampa
U mašinama za pakovanje i štampanje, ukršteni valjkasti ležajevi olakšavaju precizno kretanje valjaka, obezbeđujući precizno poravnanje i dosledan kvalitet štampe. Visoka krutost ovih ležajeva takođe pomaže u sprečavanju vibracija, smanjenju grešaka u otisku i povećanju ukupne produktivnosti.
Industrijski roboti i Cnc obrada
Industrijski roboti i CNC obradni centri oslanjaju se na ukrštene valjkaste ležajeve za precizno i ponovljivo kretanje, omogućavajući efikasne proizvodne procese i poboljšavajući kvalitet proizvoda.
Tekstilne mašine
Tekstilne mašine kao što su razboji i mašine za predenje imaju koristi od velikog nosivosti i preciznosti ukrštenih valjkastih ležajeva, što rezultira poboljšanim kvalitetom tkanine i smanjenim održavanjem opreme.
Automobilska industrija
U automobilskoj primjeni, ukršteni valjkasti ležajevi se koriste u raznim komponentama, uključujući sisteme upravljanja, sklopove prijenosa i komponente ovjesa, osiguravajući glatke i pouzdane performanse.
Osnovna struktura ukrštenih valjkastih ležajeva Ukršteni valjkasti ležajevi se sastoje od unutrašnjih prstenova, spoljašnjih prstenova, valjaka, kaveza i drugih delova. Među njima, valjci su cilindrični i raspoređeni između unutrašnjeg i vanjskog prstena. Čvrsto prianjanje između valjaka i unutrašnjih i vanjskih prstenova daje cijelom ležaju visoku krutost i nosivost.
Princip rada ukrštenih valjkastih ležajeva Kada rade ukršteni valjkasti ležajevi, valjci su postavljeni u poprečnom rasporedu, a kontaktni uglovi sa unutrašnjim i spoljašnjim prstenovima su 90 stepeni. Ovaj poseban konstrukcijski dizajn omogućava ležaju da izdrži radijalnu silu, silu potiska i pravokutnu silu u isto vrijeme, čime se poboljšava nosivost i radna stabilnost.
Materijal ukrštenih valjkastih ležajeva
Većina kugličnih ležajeva napravljena je od vrste čelika poznatog kao visokougljični hrom čelik, koji se često naziva hromirani čelik. Ovo se koristi iz razloga cijene i trajnosti. Ležajevi su takođe napravljeni od drugih materijala kao što su nerđajući čelik, keramika i plastika. Kromirani čelik će korodirati ako je izložen vlazi, tako da se tamo gde je potrebna otpornost na koroziju često koriste ležajevi napravljeni od nerđajućeg čelika 440. Ovo je vrlo tvrd, magnetski čelik sa dobrom otpornošću na koroziju, ali nije pogodan za upotrebu sa slanom vodom i mnogim kemikalijama. Nehrđajući čelik 316 se koristi za više korozivne primjene, ali je mnogo mekši pa se može koristiti samo tamo gdje su opterećenja i brzine niske. Keramika (cirkonijum i silicijum nitrid) je dobra za vrlo korozivnu ili ekstremnu temperaturnu upotrebu, dok su različite vrste plastike prikladne za dobru do vrlo dobru otpornost na koroziju iako je pogodan samo za malo opterećenje i male brzine. 316 ležajevi od nehrđajućeg čelika, keramički ležajevi i plastični ležajevi su nemagnetni.
Kako održavati ukrštene valjkaste ležajeve
Čišćenje
Prilikom rastavljanja poprečnog valjkastog ležaja radi pregleda, prvo upotrijebite fotografiju i druge metode kako biste napravili zapisnik o izgledu. Osim toga, provjerite količinu preostalog maziva i uzorkovajte mazivo prije čišćenja poprečnog valjkastog ležaja.
a. Čišćenje poprečnog valjkastog ležaja dijeli se na grubo čišćenje i fino čišćenje, a na dno posude može se postaviti metalna rešetka.
b. Prilikom grubog pranja koristite četku u ulju kako biste uklonili masnoću ili adhezije. U ovom trenutku, ako se poprečni valjkasti ležaj okreće u ulju, pazite da se površina kotrljanja može oštetiti stranim tvarima.
c. Prilikom finog pranja polako rotirajte poprečni valjkasti ležaj u ulju, što se mora obaviti pažljivo.
Uobičajena sredstva za čišćenje su neutralni dizel ili kerozin koji ne sadrži vodu, a ponekad se po potrebi koristi i topla lužina itd. Bez obzira koje se sredstvo za čišćenje koristi, mora se često filtrirati kako bi se održalo čisto. Nakon čišćenja, odmah nanesite ulje protiv rđe ili mast protiv rđe na poprečni valjkasti ležaj.
Inspekcija i presuda
Da bi se procijenilo da li se demontirani križni valjkasti ležaj može ponovno koristiti, potrebno je provjeriti njegovu točnost dimenzija, tačnost rotacije, unutrašnji zazor, spojnu površinu, površinu staze, kavez i zaptivni prsten. O rezultatima inspekcije mogu suditi oni koji koriste inercijalne poprečne valjkaste ležajeve ili oni koji su stručni u poprečnim valjkastim ležajevima.
Kriterijumi procjene variraju u zavisnosti od mehaničkih performansi i važnosti, ciklusa inspekcije, itd. Ako dođe do sljedećeg oštećenja, poprečni valjkasti ležaj se ne smije ponovo koristiti i mora se zamijeniti.
Kontrola zagađenja
Ukršteni valjkasti ležajevi su osjetljivi na kontaminaciju. Održavajte radno okruženje čistim i bez prašine, prljavštine i drugih čestica koje mogu ući u ležajeve. Koristite zaptivke i štitnike za zaštitu ležajeva od vanjskih zagađivača.
Instalirajte ispravno
Provjerite jesu li ukršteni valjkasti ležajevi pravilno postavljeni u skladu sa smjernicama proizvođača. Ugradite ležajeve na osovinu i kućište ispravno i izbjegavajte korištenje prekomjerne sile tokom ugradnje.
Napravite savez
Provjerite poravnavanje osovine i kućišta kako biste bili sigurni da su pravilno poravnati jedno s drugim i ležajevima. Neusklađenost može uzrokovati prijevremeno habanje i kvar ležaja.
Koji je princip rada ukrštenih valjkastih ležajeva
01
Roller Arrangement
Ukršteni valjkasti ležajevi imaju dva seta cilindričnih valjaka raspoređenih pod pravim uglom jedan prema drugom. Ovakav raspored podsjeća na oblik krsta ili "X", po čemu je ležaj i dobio ime.
02
Unutrašnji i vanjski prstenovi
Ukršteni valjkasti ležajevi se sastoje od dva prstena: unutrašnjeg prstena (ili unutrašnjeg prstena) i spoljašnjeg prstena (ili spoljašnjeg prstena). Unutrašnji prsten je fiksiran na mestu, dok se spoljni prsten može slobodno okretati.
03
Roller Guide
Ukršteni raspored valjaka omogućava valjcima da dodiruju unutrašnje i spoljašnje prstenove na više tačaka istovremeno. Ovaj dizajn točkastog kontakta pruža superiornu nosivost i krutost uz minimalno trenje.
Za industrijske robote, koje su prednosti ukrštenih valjkastih ležajeva
Izuzetno precizna rotacija
Valjci su postavljeni u vertikalnoj poprečnoj konfiguraciji od 90 stepeni jedan sa drugim na unutrašnjoj strani ukrštenog valjkastog ležaja. Između valjaka postavljaju se odstojnici ili odstojnici kako bi se spriječilo naginjanje valjaka i gledanje jedni drugih, čime se sprječava okretni moment. Porast cijena. Nadalje, na jednoj strani valjka nema kontakta ili blokade; u isto vrijeme, budući da su unutrašnji i vanjski prstenovi podijeljeni u konstrukciju, razmak se može mijenjati, a visoko precizno rotacijsko kretanje može se proizvesti čak i kada se primjenjuje prednaprezanje.
Instalacija i rad su pojednostavljeni
Nakon što su valjci i kavezi montirani, oni su povezani zajedno, čineći instalaciju relativno jednostavnom.
Izdržati veća aksijalna i radijalna opterećenja
Ukršteni valjkasti ležaj može podnijeti veća radijalna opterećenja, aksijalna opterećenja, momentna opterećenja i druga opterećenja jer su valjci postavljeni okomito jedni na druge na kotrljajnoj površini od 90 stupnjeva u V-žljebu kroz odstojnike.
Značajno smanjiti količinu potrebne površine za instalaciju
Unutarnji i vanjski prstenovi ukrštenog valjkastog ležaja su minijaturizirani na ograničenje male veličine, a ultra tanka struktura je blizu granice male veličine, s velikom krutošću, što ga čini pogodnim za zglobni ili rotirajući dio industrijskih robota, kao i rotirajući rad obradnih centara. Stolovi, rotirajući dijelovi manipulatora, precizni rotirajući stolovi, medicinski uređaji, mjerni instrumenti i oprema za proizvodnju IC samo su neke od aplikacija.
Kako pravilno odabrati ukrštene valjkaste ležajeve
Dimenzije su najvažniji parametar. Prije svega, morate znati veličinu ležaja koji vam je potreban, odnosno veličinu opreme kojoj je ovaj ležaj potreban, a zatim možete odrediti veličinu ležaja.
Budući da poprečni valjkasti ležajevi imaju mnogo struktura čak i sa istim vanjskim dimenzijama, postoje razdvojeni tip vanjskog prstena (RB / RA / SX), podijeljeni tip unutrašnjeg prstena (RE) i ukupna struktura (RU / CRBH). Ključ ovisi o tome da li je dio koji pokreće rotaciju ugrađen u unutrašnji ili vanjski prsten ležaja. Ako je potrebna rotacija vanjskog prstena, mora se koristiti tip podijeljenog unutrašnjeg prstena; ako je potrebna preciznost rotacije unutrašnjeg prstena, mora se koristiti integralni tip unutrašnjeg prstena. I unutrašnji i vanjski prsten zahtijevaju veću preciznost rotacije, što je pogodno za cjelokupnu strukturu unutrašnjeg i vanjskog prstena.
Prema načinu ugradnje, postoje dvije kategorije poprečnih kotrljajućih ležajeva, jedna su unutrašnji i vanjski prstenovi sa montažnim rupama, poput okretnih ležajeva, instalacija je relativno jednostavna, direktno spojena na opremu spojnim vijcima; druga je da postoji nema montažnih rupa u unutrašnjim i vanjskim prstenovima, uglavnom kroz kućište ležaja i tlačnu prirubnicu i smetnje osovine i prečnika ležaja.
Koja vrsta poprečnog valjka se koristi mora znati može li izdržati opterećenje koje nameće oprema i utvrditi da li je prikladan prema zahtjevima nosivosti dizajna opreme i nazivnog opterećenja odgovarajućeg ležaja.
Ukršteni valjkasti ležajevi su dostupni u 3 klase tačnosti, P5, P4 i P2. Tačnost nivoa P2 je najveća, a tačnost ležišta se određuje prema zahtjevima za tačnost opreme.
Mjere opreza za korištenje ukrštenih valjkastih ležajeva
Ugradnja i podmazivanje
U poprečno-valjkasti ležaj, budući da je ugrađena sva visokokvalitetna mast na bazi litijuma, može se direktno ugraditi nakon upotrebe. Međutim, u poređenju sa uobičajenim valjkastim ležajevima, zapremina prostora za sadržaj je mala, a radi se o relativno teškoj kotrljajućoj strukturi za mazivo, tako da je potrebno periodično dopunjavati mast.
Dopunjavanje masti se vrši kroz otvor za ulje koji je povezan sa prolazom za ulje na unutrašnjem i spoljašnjem prstenu. Kada se mast dopunjava svakih 6 mjeseci do 1 godine, koristite istu vrstu masti da je napunite unutar ležaja.
Istovremeno, nakon što se mast napuni, početni rotacijski moment će se povećati za kratko vrijeme zbog otpora masti, a kada višak maziva prelije iz zaptivnog dijela, brzo će se vratiti na normalnu vrijednost momenta.
Pregled delova pre ugradnje
Očistite kućište ili druge dijelove za montažu, uklonite prljavštinu i provjerite da li su izbočine na svakom dijelu čiste.
Montaža na kućište ležaja ili osovinu
Budući da je ležaj tankih zidova, ima tendenciju naginjanja kada je instaliran. Plastičnim čekićem pronađite nivo i ravnomjerno ga lupkajte u obodnom smjeru i postavljajte ga malo po malo dok se zvukom ne potvrdi da je kontaktna površina potpuno zategnuta.
Način montaže bočne kompresione prirubnice
Nakon postavljanja bočne kompresijske prirubnice u položaj, zaljuljajte je naprijed-nazad nekoliko puta u obodnom smjeru kako biste podesili položaj montažnih vijaka.
Prilikom ugradnje kompresionog zavrtnja i zatezanja zavrtnja ručno, pazite da vijak nije uvrnut zbog odstupanja otvora za vijak.
Zatezanje kompresionih vijaka može se podijeliti u 3-4 faza od privremenog zatezanja do konačnog zatezanja. Vijci se više puta zatežu redoslijedom dijagonalnih linija. Prilikom zatezanja kompresionih vijaka unutrašnjeg prstena ili vanjskog prstena koji su podijeljeni na dva dijela, tokom procesa zatezanja, integralni vanjski prsten ili unutrašnji prsten se često lagano podešava i okreće, tako da odstupanje vanjskog prstena ili unutrašnji prsten podijeljen na dva dijela može se korigirati.
Mjere opreza pri upotrebi
Unutrašnji prsten ili vanjski prsten podijeljen na dva dijela izrađen je od posebnih zakovica ili vijaka. Nakon što su matice učvršćene, one se ne mogu odvojiti i direktno se koriste u kućištu ležaja. U isto vrijeme, ako je redoslijed montaže odstojnika pogrešan, to ima veliki utjecaj na performanse rotacije ležaja, pa vas molimo da ne rastavljate ležaj po volji.
Šav unutrašnjeg ili vanjskog prstena može biti malo odstupan. Prije ugradnje kućišta ležaja, otpustite vijke koji pričvršćuju unutarnji ili vanjski prsten i ispravite ga plastičnim čekićem prije ugradnje. (Fiksne zakovice će se deformirati s kućištem ležaja)
Prilikom ugradnje ili rastavljanja, nemojte primjenjivati vanjsku silu na zakovicu ili vijak.
Obratite pažnju na tolerancije dimenzija ugrađenih komponenti. Pritiskom na prirubnicu sa strane može se čvrsto pritisnuti unutrašnji ili vanjski prsten sa strane.
Ispravna ugradnja ukrštenih valjkastih ležajeva
Da li je valjkasti ležaj viljuške pravilno instaliran utiče na točnost, životni vek i performanse. Stoga odjeli za dizajn i montažu moraju u potpunosti proučiti ugradnju ležajeva. Nadamo se da će instalacija biti izvedena u skladu sa standardima rada. Prilikom ugradnje ležajeva morate koristiti ispravnu metodu i obratiti pažnju na neke probleme ugradnje. Detalji su sljedeći:
Metoda instalacije
Ukršteni valjkasti ležajevi se mogu podijeliti u dvije kategorije u smislu metoda ugradnje. Jedna je da i unutrašnji i vanjski prstenovi imaju rupe za montažu. Kao i zakretni ležaj, njegova instalacija je relativno jednostavna i direktno je povezana sa opremom preko spojnih vijaka; drugi je Nema rupa za montažu na unutrašnjim i vanjskim prstenovima, uglavnom zbog interferencije između sjedišta ležaja i prirubnice za pritiskanje i unutrašnjeg prečnika osovine i ležaja.
Način ugradnje ležaja varira u zavisnosti od strukture ležaja, naleganja i uslova. Općenito, budući da se osovina uglavnom rotira, unutrašnji prsten zahtijeva interferenciju. Ležajevi sa cilindričnim provrtom se često utiskuju prešom ili se ugrađuju na toplo. U scenariju primjene konusnog otvora, on se direktno ugrađuje na konusno vratilo i ugrađuje s čahurom. Kada se ugradi u školjku, općenito postoji veliki zazor i postoji smetnja u vanjskom prstenu. Obično se utiskuje presom, ili postoji i metoda skupljanja ugradnje nakon hlađenja. Kada se suvi led koristi kao rashladna tečnost i ugrađeno je stezanje, vlaga u vazduhu će se kondenzovati na površini ležaja. Stoga su potrebne odgovarajuće mjere za sprječavanje rđe.
Our Factroy
LUOYANG TEDIN BEARING CO., LTD. --posjeduje osnovnu proizvodnu tehnologiju vrhunskih kotrljajućih ležajeva, fokusirajući se na istraživanje i razvoj vrhunskih ležajeva, prilagođenih ležajeva i posebno dizajniranih preciznih ležajeva su na vodećoj poziciji u Kini.
TEDIN ima niz automatskih proizvodnih linija i pratećih objekata za visoko precizne valjkaste ležajeve. Stepen preciznosti preciznih ležajeva može doseći P5, P4, P2. TEDIN opslužuje širok spektar kupaca, posebno u oblasti preciznih alatnih mašina, valjaonica, preciznih rotacionih stolova, industrijskih robota, brze željeznice, željezničkog saobraćaja, vojnog radara, helikoptera, energije vjetra i solarne energije itd.
Naš sertifikat
FAQ
Naša kompanija je jedan od vodećih proizvođača ukrštenih valjkastih ležajeva u Kini. Slobodno kupujte visokokvalitetne ukrštene valjkaste ležajeve za prodaju ovdje iz naše tvornice. Također, dostupna je prilagođena usluga.
