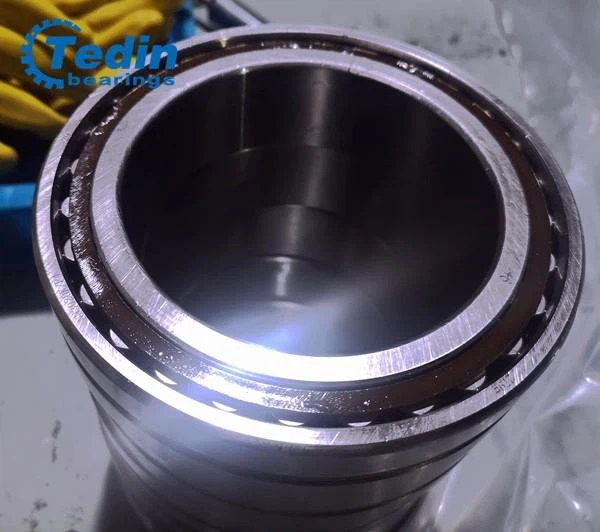

Dvoredni cilindrični valjkasti ležajevi serije NN30
Dvoredni ležajevi serije NN30 pružaju radijalnu krutost, veliki radijalni kapacitet i preciznu potporu. Tipično su upareni s dvosmjernim kutnim kontaktnim ležajevima, obično' 2344' serija. Idealni su za plutajuće ležište jer se interno podešavaju (plutaju).

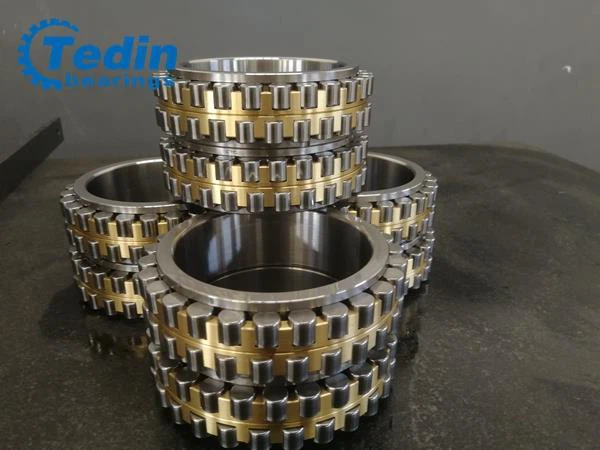

Tedin’s serija NN30dvoredni cilindrični valjkasti ležajevi imaju opcionalni cilindrični provrt i konusni otvor (K). Kompaktne strukture, velike krutosti i velike nosivosti, ovaj valjkasti ležajgs jesuširoko se koristi kao ležaj vretena u alatnim alatima.
Tedin’Dostupni su tipovi ležajeva serije NN30:
Struktura: cilindrični provrt ili konusni otvor (K);
Materijal ležaja: Hromirani čelik 100Cr6, GCr15, GCr15SiMn,
Materijal kaveza: mesing, najlon, inženjerska plastika;
Tačnost: P5, SP, P4,
Zazor: CC0, CC1, C2, predopterećenje, negativni zazor ili prema zahtjevima;
Tedin ima na zalihama veliku količinu: NN3018MP4C2, NN3018KMP4C2, NN3020MP4C2, NN3020KMP4C2, NN3022MP4C2, NN3022KMP4C2, NN3024MP4C2, NN3024KMP4 itd.
Dvoredni cilindrični valjkasti ležaj serije NN30 | ||||||
Model sa suženim otvorom | Granicne dimenzije | Opterećenje | Ograničavanje brzine | Kavezni materijal | ||
d | D | B | Cr Cor | Mast / ulje | ||
NN3018K | 90 | 140 | 37 | 138 216 | 6000 /6700 | Mesing / najlon |
NN3019K | 95 | 145 | 37 | 142 232 | 5600 /6300 | Mesing / najlon |
NN3020K | 100 | 150 | 37 | 151 250 | 5300 /6000 | Mesing / najlon |
NN3021K | 105 | 160 | 41 | 190 305 | 5000 /5600 | Mesing / najlon |
NN3022K | 110 | 170 | 45 | 220 360 | 4800 /5300 | Mesing / najlon |
NN3024K | 120 | 180 | 46 | 229 390 | 4500 /5000 | Mesing / najlon |
NN3026K | 130 | 200 | 52 | 286 480 | 4000 /4500 | Mesing / najlon |
NN3028K | 140 | 210 | 53 | 297 520 | 3800 /4300 | Mesing / najlon |
NN3030K | 150 | 225 | 56 | 330 570 | 3600 /4000 | Mesing / najlon |
NN3032K | 160 | 240 | 60 | 369 655 | 3400 /3800 | Mesing / najlon |
NN3034K | 170 | 260 | 67 | 457 800 | 3200 /3600 | Mesing / najlon |
NN3036K | 180 | 280 | 74 | 561 1000 | 2800 /3200 | Mesing / najlon |
NN3038K | 190 | 290 | 75 | 594 1080 | 2600 /3000 | Mesing / najlon |
NN3040K | 200 | 310 | 82 | 644 1140 | 2400 /2800 | Mesing / najlon |
NN3044K | 220 | 340 | 90 | 809 1460 | 2200 /2600 | Mesing / najlon |
NN3048K | 240 | 360 | 92 | 842 1560 | 2000 /2400 | Mesing / najlon |
NN3052K | 260 | 400 | 104 | 1020 1930 | 1900 /2200 | Mesing / najlon |
NN3056K | 280 | 420 | 106 | 2080 196 | 1800 /2000 | Mesing / najlon |
NN3060K | 300 | 460 | 118 | 1250 2400 | 1700 /1900 | Mesing / najlon |
NN3064K | 320 | 480 | 121 | 1320 2600 | 1600 /1800 | Mesing / najlon |
NN3068K | 340 | 520 | 133 | 1650 3250 | 1400 /1600 | Mesing / najlon |
NN3072K | 360 | 540 | 134 | 1720 3450 | 1300 /1500 | Mesing / najlon |
NN3076K | 380 | 560 | 135 | 1680 3450 | 1300 /1500 | Mesing / najlon |
NN3080K | 400 | 600 | 148 | 2160 4500 | 1200 /1400 | Mesing / najlon |
NN3084K | 420 | 620 | 150 | 2120 4500 | 1100 /1300 | Mesing / najlon |
NN3092K | 460 | 620 | 160 | 2090 5500 | 1000 /1200 | Mesing / najlon |
