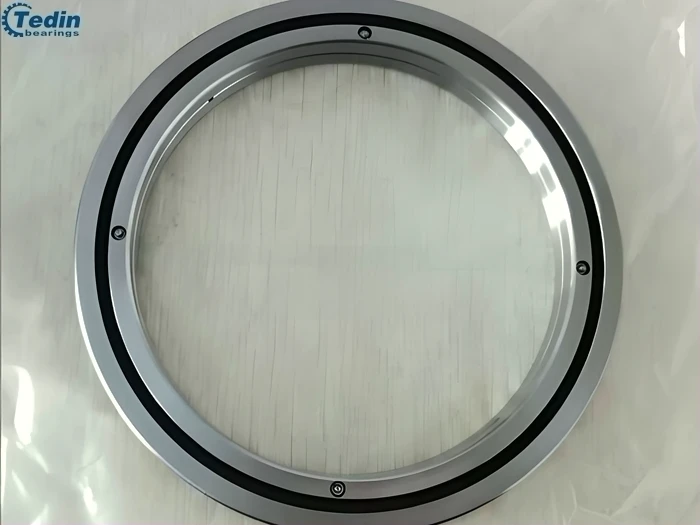

RE30040 Ukršteni valjkasti ležaj
Ključne karakteristike
- Ukršteni valjkasti ležaj RE30040 je projektovan za preciznu opremu gde su strukturna krutost i stabilnost rotacije kritični. Njegov veliki unutrašnji prečnik i tanak poprečni presek čine ga idealnim rešenjem za kompaktne sisteme koji moraju da izdrže složena opterećenja bez žrtvovanja tačnosti.
- Dizajniran za dug radni vijek i stabilne performanse, RE30040 se široko koristi u rotirajućim stolovima, sistemima za automatizaciju, optičkoj opremi i visoko{1}}preciznim mehanizmima za pozicioniranje gdje su pouzdanost i ponovljivost bitni.
Material Choices
standardni čelik za ležajeve, legirani čelik visoke-čvrstoće, čelik otporan na koroziju{1}}.
Cage Types
konstrukcije ojačane mesingom, PA66 ili metalom{1}}.
Površinski tretmani
premaz protiv korozije, crni oksid ili hromiranje.
Precision Grades
prilagođena preciznost da odgovara zahtjevima{0}}kontrole pokreta, dostupni su P5/P4/P2.
Tehnički parametri (RE30040)
| Unutrašnji prečnik (d) | 300 mm |
| Vanjski promjer (D) | 405 mm |
| Prečnik nagiba valjka (Dpw) | 351,6 mm |
| širina (B) | 40 mm |
| Košenje (rmin) | 2.5 |
| Veličina ramena (ds) | 326 |
| Veličina ramena (Dh) | 377 |
| Osnovno opterećenje (radijalno) Cr | 212 kN |
| Osnovno opterećenje (radijalno) Cor | 409 kN |
| težina | 17,2 kg |
| Ocena preciznosti | P5 / P4 / P2 |
Provjerite više Tip ukrštenog valjkastog ležaja serije RE
RE30040 Ukršteni valjkasti ležaj – FAQ
Kako mogu potvrditi da li RE30040 odgovara mojim zahtjevima opterećenja?
+
-
Navedite svoj profil opterećenja-radijalna, aksijalna i momentna opterećenja-i radni ciklus. Tehnička podrška može izračunati ocjenu opterećenja i preporučiti konfiguraciju.
Kako RE30040 poboljšava krutost sistema u poređenju sa konvencionalnim ležajevima?
+
-
Za razliku od standardnih kugličnih ili cilindričnih valjkastih ležajeva, dizajn ukrštenih valjaka ograničava elastičnu deformaciju pod opterećenjem. To rezultira čvršćom potpornom strukturom, što je posebno važno za pozicioniranje platformi i opreme za indeksiranje.
Koje radne temperature može podnijeti RE30040?
+
-
Uz odgovarajući odabir materijala i podmazivanje, ležaj može pouzdano raditi u širokom temperaturnom rasponu. Primene na ekstremnim temperaturama treba proceniti tokom faze projektovanja.
