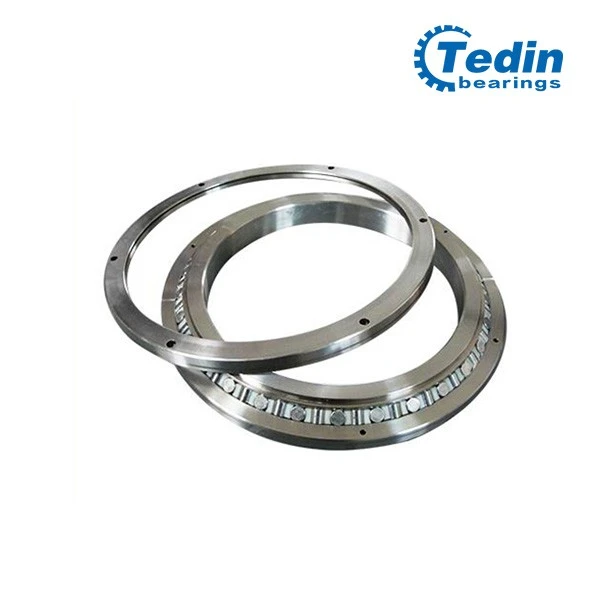

Prekriženi konični valjkasti ležajevi

Prekriženi konični valjkasti ležajevi

Trenutno su mnogi radni stolovi dizajnirani kao kombinacija aksijalnog i radijalnog ležaja, odnosno kombinacija aksijalnog potisnog ležaja i radijalnog centrirajućeg ležaja. Struktura rasporeda je složena, a koristi se mnogo materijala, posebno pri postavljanju velikih dijelova kutije, zapremina prostornog sloja cijelog alatnog stroja je veća. Zbog toga ovakvu kombinaciju nije lako osigurati ugradnju ležaja, a zbog poteškoća s prethodnim podešavanjem zatezanja teško je poboljšati ukupnu tačnost radnog stola. Suprotno tome, raspored prekriženog konusnog kotrljajnog ležaja čini radni stol kompaktne strukture, kompaktne zapremine, uštede materijala i može podnijeti veći obim obratka u ograničenom prostoru. Smanjuje se dužina trna, štedi se materijal, smanjuju troškovi, a smanjuje se i promjena geometrijskih dimenzija pod termičkim širenjem. Zahvaljujući dizajnu dva reda ukrštenih valjaka, raspon ležaja može se značajno poboljšati i pomicati prema radnom predmetu, tako da ova vrsta ležaja ima veliki protufrekventni obrtni moment.

Raspored prekriženog valjkastog ležaja, odvojivi unutarnji i vanjski prstenovi ležaja postavljeni su na osovinu i zupčasti prsten, a predopterećenje ležaja ostvaruje se podešavanjem debljine brtve. Tedin će izračunati prednaprezanje i debljinu brtve potrebne za dobivanje prednaprezanja prema stvarnim uslovima upotrebe kupaca. Kupci trebaju samo nositi brtvu i zaključati vijak da bi postigli prednaprezanje, kako bi postigli potrebnu krutost u obradi. U većini slučajeva ležaj radnog stola podmazan je cirkulacijskim uljem. Za ukriženi konusni valjkasti ležaj, ulje za podmazivanje može se ubrizgati u zazor između dva unutarnja prstena. Stupanj suhoće ulja i količina ulja moraju se izračunati prema stvarnim radnim uvjetima.

Prekriženi konusni valjkasti ležaj Tedin&čini dizajn rotacijskog stola sažetijim i kompaktnijim, posebno pogodnim za situaciju kada okretno središte istovremeno ima veće zahtjeve za brzinom i tačnošću. Kao ključna komponenta tablice, susjedni dizajn konstrukcije i postupak ugradnje ležaja također će utjecati na rezultate upotrebe, Tedin pruža cjelovite usluge od odabira ležajeva, opskrbe ležajevima do nakonprodajnih smjernica za ugradnju i predan je pomaganju kupcima u optimizaciji dizajn radnog stola za postizanje veće dodane vrijednosti.

Prednosti Tedin GG:

1. Na raspolaganju su sve vrste preciznih konusnih valjkastih ležajeva, preciznost: P5, P4, P2;

2. Oba prekrižena cilindrična valjkasti ležaja i ukriženi konusni valjkasti ležajevi su naši glavni proizvodi.

3.Imamo 4 linije za proizvodnju valjkastih ležajeva, posebno za konusne valjke. Precizni stupanj koso valjka može doseći stupanj 1.

4. Svi konusni valjci i konusni nosači i cijeli postavljeni ležajevi su 100% test kvaliteta.

5. Odabiremo čelik visoke čistoće kao sirovinu za ukrštene konusne valjkaste ležajeve;

6. Svi konusni valjci s logaritamskim profilom krivulje, koji bi mogli poboljšati performanse i vijek trajanja cijelog postavljenog ležaja.
